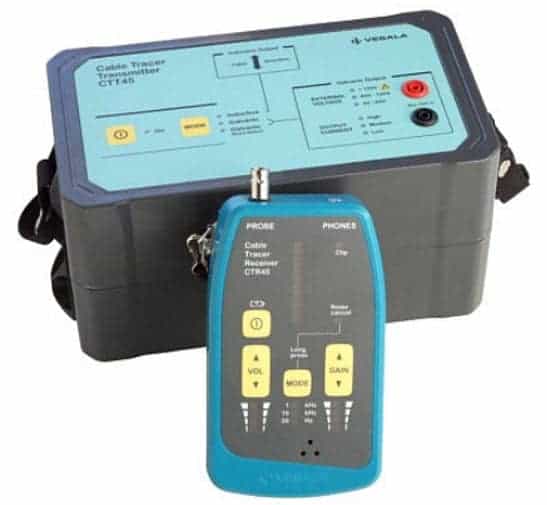

Vesala CT45 Set

Der vielseitige CT45 Kabel- und Draht Tracer ermöglicht Technikern und Elektrikern verschiedene Arten von Kabeln, wie Telekom- und Netzkabel, Drahtpaare, Fußbodenheizungskabel, Kabelkanäle und sogar Kanalrohr -Blockaden zu lokalisieren.

Beschreibung

CT45 Cable Tracer von Vesala:

Der vielseitige CT45 Kabel- und Draht Tracer ermöglicht Technikern und Elektrikern verschiedene Arten von Kabeln, wie Telekom- und Netzkabel, Drahtpaare, Fußbodenheizungskabel, Kabelkanäle und sogar Kanalrohr -Blockaden zu lokalisieren.

Der leistungsstarke CTT45 Sender sorgt für eine Reichweite von mehreren Kilometern. Der sensible CTR45 Empfänger kombiniert eine flexible Einrichtung, die Sie nicht einmal in den schwierigsten Situationen im Stich lässt.

Transmitter CTT45

Das CTT45 kann in drei grundlegende Arten verwendet werden:

  • In der galvanischen Nutzung bietet das CTT45 genaue Kabelverfolgung oder Langstrecken-Paar-Identifikation mit Kabelverbindung zum Ziel. Fehlerverfolgung ist vor Ort auch mit der neuen Frequenz 1 kHz Versorgung möglich. Zur Sicherheit hat der Sender eine externe Spannungsanzeige und automatische Schutzmechanismen gegen hohe Spannungen.
  • Induktive Versorgung: Bei Hochspannungs-Anwendungen (typischer Netzbetrieb) kann eine Strom-Klemme (PM34) (Zubehör) verwendet werden.
  • Induktive Versorgung über Erde ist nützlich, wenn das Ziel ein Erdkabel oder ein leitfähiges Rohr ist

Empfänger CTR45

Der CTR45 Empfänger erkennt und verfolgt die 1kHz und 10kHz Signale des Senders. Darüberhinaus kann es dazu verwendet werden, um 50Hz Netzleitungen ohne den Sender zu verfolgen. Der Empfänger hat einen informativen 12 LED-Balkenanzeige für die Signalstärke.

Die Einstellungen für die Audio Lautstärke und Signalverstärkung hilft Ihnen bei Messungen für verschiedene Bedingungen. Durch die Verwendung des HM12 Headset kann man das CTR45 auch in lauten Umgebungen verwenden. Der CTR45 Empfänger von Vesala funktioniert anders als normale Kabelsucher. Bei herkömmlichen Leitungssuchern wird das Signal immer lauter, je näher man der zu suchenden Leitung oder dem Sender kommt. Der CTR45 wird auch immer lauter, je näher man der Leitung oder dem Sender kommt, hat aber direkt über dem Sender oder Leitung einen scharfen Abfall des Signals zur Folge. Der Ton wird also abrupt leiser, dadurch kann man das Kabel noch genauer orten.

CT45 Anwendungen:

  • Kabelverfolgung:
Verfolgung von Telekom- oder Netzkabeln unter der Erde mit der SA1 Sonde ist eine der typischen Anwendungen des CT45. Das Signal ist in mehreren Metern Entfernung zu hören. So kann man sogar die Kabeltiefe genau einschätzen.
  • Kabelkennzeichnung:
Durch die Verwendung der LA1 Nahbereich Sonde ist es einfach, Kabel in Wänden zu verfolgen oder zu identifizieren. Sie können auch ein bestimmtes Kabel unter anderen Kabel-auf-Kabel-Regalen auffinden und verfolgen.
  • Fehlerverfolgung vor Ort:
Die LA1 Sonde wird auch für sogenannte Fehlerfleckverfolgungen eingesetzt. Mit der 1kHz Such-Frequenz ist nur ein minimales Übersprechen auf andere Leitungen gewährleistet. So kann man auch die Lage eines Kurzschlusses in einem Kabel lokalisieren.
  • Draht-Tracing: Mit der kapazitiven KA6 Sonde kann man Kabel-Paare von Wohnungen leicht finden, ohne die Drähte zu berühren.
  • Kabelkanäle verfolgen (Rohrleitungen) oder Blockaden in den Kanälen oder Rohren auffinden:
Mit den verschiedenen batteriebetriebenen Sonden/Sendern (z.B. PL20) von Vesala können Sie Rohre und Kanäle verfolgen, bzw. auch Blockaden lokalisieren.
Die PL20 -10 Sonde ist ein wasserdichter, unabhängiger Sender, der in den Sperrkanal oder das Rohr geschoben wird. Auch die Tiefe einer Blockade kann geschätzt werden.
  • Für Glasfaser Mikrorohre bietet Vesala besondere Mikrorohr Sender (MPL6 -10) als Zubehör an.

Video

CT45 Kabel Suche

Der CT45 von Vesala funktioniert anders als normale Kabelsucher. Hier zeigt das Signal Minimum an, also der leiseste Ton, wo sich das Kabel befindet. Der CT45 hat über dem Kabel einen scharfen Abfall des Signals zur Folge. Dadurch kann man das Kabel noch genauer orten.

CT45 Kabel Identifikation.

Datenblatt

ct45-Cable Tracer-Messkom.pdf
