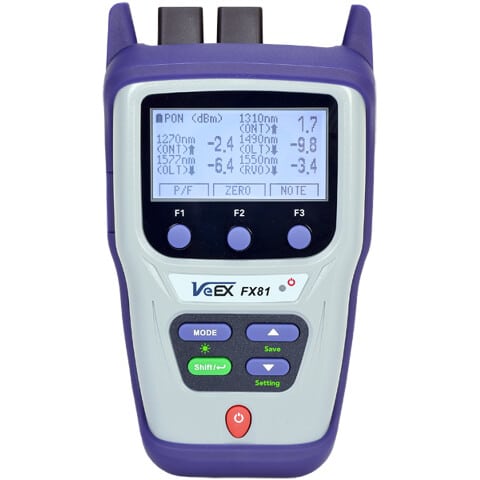

VeEx FX81

Optisches Leistungsmesser für die Installation, Wartung und Fehlerbehebung Aktivierung von B / GPON, XG (S) -Pon, EPON und 10 g EPON-Glasfasernetze. Das Pass-Through-Design misst mehrere Downstream- und Upstream-Signale gleichzeitig für die ONU / ONT-Überprüfung.

Beschreibung

  • Kompatibel mit GPON- und EPON-Glasfasernetzen
    • G-PON- und XG (S) -PON-Testanwendungen
    • EPON- und 10G-EPON-Testanwendungen
  • ONU- und OLT-Testports mit gefiltertem Pass-Through-Design
  • Gleichzeitige Messung / Anzeige von Upstream- und Downstream-Signalen
  • Hochgeschwindigkeits-Digitaldesign zur genauen Messung von 1270/1310 nm Upstream-Burst-Signalen
  • 1490/1550/1577 nm Downstream-Signalunterstützung
  • WaveID-Unterstützung in Verbindung mit einer kompatiblen VeEX-Quelle
  • Feste SC / APC-Schnittstelle für ONU- und OLT-Testports
  • Programmierbare Schwellenwerte mit Pass / Fail-Anzeige
  • Optionaler Breitband-Leistungsmesser mit Universaladaptern
  • Nichtflüchtiger Speicher für 960 xPON-Messungen oder 1920 OPM / ORL-Messungen
  • Übertragung gespeicherter Ergebnisse auf einen Windows-PC über ein Micro-USB-Kabel oder optionales Bluetooth
  • Flexible Optionen für Datenübertragung, Testergebnisverwaltung und Berichterstellung mit:
    • LT-Sync PC-Software (USB oder Bluetooth)
    • Fiberizer ™ Mobile OLTS-Software (USB oder Bluetooth)
    • R-Server Workforce Management System
    • Fiberizer ™ Desktop Plus oder Fiberizer ™ Cloud
  • Kontrastreiches LCD – im Freien sichtbar, programmierbare Hintergrundbeleuchtung für Innenräume oder schlechte Lichtverhältnisse
  • Spritz- und staubdichtes Tastatur- und Chassis-Design

Key Spezifications

  • Wellenlängenselektive Füllstandsmessungen:
    • GPON gemäß ITU-T G.984.2
    • XG (S) -PON gemäß ITU-T G.9807.1
    • EPON & 10G-EPON gemäß IEEE 802.3av
    • RF Video (RVO)
  • Kalibrierte Wellenlängen (US / DS):
    • GPON und EPON: 1310/1490 nm
    • XG (S) -PON und 10G-EPON und 1270/1577 nm
    • RF-Video (RVO): 1550 nm
  • xPON-Leistungsmessbereich (Durchgang):
    • Burst-Modus bei 1270 und 1310 nm: -35 bis +10 dBm
    • CW-Modus bei 1490 und 1577 nm: -40 bis +12 dBm
    • RF-Video (RVO) bei 1550 nm: -40 bis +25 dBm
  • Pass-Through-Einfügungsverlust: ≤1,5 ​​dB
  • Optischer Rückflussverlust bei 1550 nm: ≥ 55 dB
  • Anzeigeauflösung: 0,01 dB
  • Optisches Breitband-Leistungsmessgerät (BB-OPM)
    • Kalibrierte Wellenlängen (nm): 850/1300/1310/1490/1550/1625/1650
    • CW-Messbereich (dBm): -50 bis +25
    • Absolute Genauigkeit: ± 0,5 dB
    • Linearität: ± 0,2 dB bei 1550 nm (≥ 40 dBm)
  • Kommunikationsschnittstelle: Micro-USB, Bluetooth (optional)
  • Batterie: Eingebautes, wiederaufladbares Li-Polymer
  • Batteriebetriebszeit (mit Hintergrundbeleuchtung): -FTTx PON-Modus:> 25 Stunden
    • FTTx PON-Modus:> 25 Stunden
