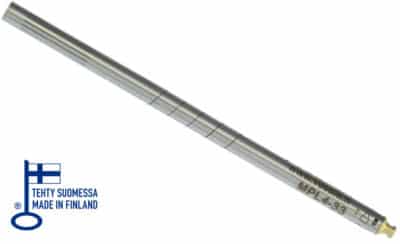

NanoSonde MPL4-33 (4.6 mm, 33 kHz)

MPL4-33 ist für die Verwendung mit dem Vesala CL43 Compact Locator und anderen Kabel-Tracern und Pipe-Locatoren vorgesehen, die mit einer Verfolgungsfrequenz von 33 kHz arbeiten.

Beschreibung

Die NanoSonde MPL4-33 ist Vesalas neue, weltweit kleinste aktive Sonde für kleine unterirdische Kanäle. Es hat nur einen Durchmesser von 4,6 mm und ist daher optimal für die Kalibrierung von Glasfaserkanälen mit 6 mm (Innendurchmesser) und zur Lokalisierung ihrer Verstopfungen, Beulen und anderer Probleme geeignet. MPL4-33 ist in der Mitte flexibel, sodass enge Kanal-Kurven bis zu einem Radius von 170 mm navigiert werden können.

MPL4-33 ist für die Verwendung mit dem Vesala CL43 Compact Locator und anderen Kabel-Tracern und Pipe-Locatoren vorgesehen, die mit einer Verfolgungsfrequenz von 33 kHz arbeiten.

So kalibrieren Sie Mikrokanäle mit MPL4-33
Vor dem Ausstoßen wird ein Stoßdämpfer geeigneter Größe an der Sonde angebracht. Es schützt die Sonde, wenn sie auf ein Hindernis trifft. Nach dem Einsetzen wird eine Batteriesonde in den Kanal gespritzt. Wenn die Sonde durch den Kanal gelangt, wird der Kanal erfolgreich kalibriert. Wenn die Sonde im Kanal stoppt, befindet sie sich mit einem Kabel-Tracer-Empfänger über der Erde. Die genaue Stelle einer Verstopfung zu kennen, spart erheblich Zeit und reduziert unnötige Grabkosten.

Technische Merkmale des MPL4-33
MPL4-33 wird eingeschaltet und sendet ein Rückverfolgungssignal, wenn eine Batterie eingelegt und der Batteriefachdeckel angebracht ist. Die typische Verfolgungsentfernung mit dem CL43-Empfänger beträgt 2,3 m. Austauschbare Lithiumbatterie ermöglicht ca. 9 Stunden Gesamtnutzungszeit abhängig von der Umgebungstemperatur. Der MPL4-33-Durchmesser beträgt 4,6 mm und die Länge mit einem Batteriefachdeckel von 94 mm. Das Befestigungsgewinde für Stoßdämpfer ist M3,5-Buchse. Ein Stoßdämpfer mit 4,8 mm Kalibrator für 6 mm Kanäle ist im Lieferumfang enthalten. Ein 6,4-mm-Kopf für 8-mm-Kanäle ist ebenfalls erhältlich.

Dieses Vesala-Produkt wird in Finnland hergestellt. Die MPL4-33-Konstruktion wurde als Gebrauchsmuster zugelassen.

Inhalt

  • MPL4-33 Sendersonde mit M3.5-Befestigungsgewinde
  • Ersatzakkudeckel
  • 3,0 V Lithiumbatterie BR425, 2 Stk
  • Stoßdämpfer und 4,8 mm Kalibrator IV343-48
  • Aufbewahrungsbox aus Kunststoff SB4
  • Kurzanleitung
