Technische Details
DOCSIS @ 3.1 / 0FDM
DOCSIS 3.1 / 3.0 Modem Emulation
Ausgestattet mit einem echten DOCSIS 3.1 OFDM-Kabelmodem ermöglicht der CX310 Technikern die Durchführung moderner Verbindungstests, ohne dass bei Serviceanrufen ein separates modernes Gerät mitgeführt werden muss. Das Kabelmodem unterstützt auch die vollständige DOCSIS 3.0 32×8-Kanalbindung.
Intuitive Ranging-Ergebnisse
Auf einen Blick kann der Techniker eine Zusammenfassung des Entfernungs- und Registrierungsprozesses anzeigen, den BPI + -Verschlüsselungsstatus (Baseline Privacy) überprüfen und feststellen, welche Verbindungsparameter bestanden oder fehlgeschlagen sind.
Kanalleistungsdiagramme
Bietet eine grafische Übersicht über alle DOCSIS Downstream-Carrier und aktiven UCDs auf einem Bildschirm. Führen Sie eine Neigungsanalyse durch.
Statistiken verknüpfen
Eine Reihe von Live-Link-Verbindungsparametern für alle verbundenen Downstream- und Upstream-Kanäle von DOCSIS. Die Messungen umfassen Leistungspegel, MER sowie Pre- und Post-BER.
Zusätzliche DOCSIS-Modemfunktionen
- Erweiterte Sicherheit – Advanced Encryption Standard (AES)
- Pass-Through-Test – moderne Emulation zur Überprüfung der Datenübertragung mit hoher Bandbreite zwischen PC und Netzwerk
Überprüfen der Upstream-Kanalbindung
DOCSIS 3.0 / 3.1-Kanalbindung bietet Kabelbetreibern eine flexible Möglichkeit, die Bandbreite für Kunden zu erhöhen. Insbesondere die Upstream-Geschwindigkeiten sind aufgrund eines starken Anstiegs der von Nutzern erstellten Inhalte wie Video- und Foto-Uploads aufgrund der zunehmenden Verbreitung von Social- und Networking-Sites stark unter Druck geraten.
Überprüfen der HF-Pegel – Die kumulative HF-Leistungsbelastung, die beim Upstream-Channel-Bonding erzielt wird, muss erheblich berücksichtigt werden. Bis zu acht vorgelagerte DOCSIS-Kanäle sowie optionales OFDMA-Senden gleichzeitig können zu einer großen zusammenhängenden Kanalbelastung führen. Um zu vermeiden, dass überschüssige Leistung auf den Glasfasersender des Rückweges trifft, und um die Möglichkeit eines Laser-Clipping zu verringern, können die Leistungspegel jedes Kanals auf der Registerkarte Verbindungsmessung sorgfältig überwacht werden.
Zur erweiterten Fehlerbehebung können die adaptiven EQ-Parameter für die Upstream-Vorausgleichung und der Frequenzgang im Kanal durch Tippen auf die gewünschte UCD-Nummer angezeigt werden.
Erweiterte IP-Tests
Triple-Play-Dienste sind IP-zentriert, sodass IP-Testfunktionen nicht mehr als Luxus angesehen werden. Täglich überprüfen Techniker die Netzwerkverbindungen während der Installation und Wiederherstellung des Ringdienstes. Daher sind Ping-Test, Trace Route, ARP, Webbrowser, FTP-Durchsatz, VolP-Anrufemulation und IPTV-Messung zu Routinemessungen geworden. Die IP-Überprüfung auf dem CX310 ist über die DOCSIS-Kabelmodem- und l000Base-T-Ethernet-Testports möglich, während eine Teilmenge dieser Tools über den integrierten WiFi-Adapter verfügbar ist.
DOCSIS 3.1 OFDM-Test
OFDM bildet in Kombination mit der fortschrittlichen FEC-Technologie LDPC (Low Density Parity Check) die Grundlage für die Übertragung von DOCSIS 3.1. Die wichtigsten DOCSIS 3.1-Messungen werden aus den OFDM / LDPC-Bausteinen abgeleitet, die aus dem PHY Link Channel (PLC), dem Next Codeword Pointer Channel (NCP) und den Modulationsprofilen bestehen.
Der Phy Link-Kanal wird als Nachrichtenkanal verwendet, um neue Kabelmodems online zu schalten. Die SPS enthält wichtige Informationen zum Decodieren des OFDM-Signals.
Ein OFDM-Phy-Kanal besteht aus zahlreichen gemultiplexten Unterträgern. Jeder Unterträger kann entweder 25 kHz oder 50 kHz breit sein. Beispielsweise kann ein einzelner 192-MHz-OFDM-Kanal bis zu 3840 50-kHz-Unterträger enthalten.
Wenn Codewörter (CW) OFDM-Unterträgern innerhalb eines Symbols zugeordnet werden, wird ein Zeiger benötigt, um zu identifizieren, wo ein Daten-CW beginnt. Dies wird als Next Codeword Pointer (NCP) bezeichnet.
Ein Modulationsprofil ist eine Liste von Modulationen, die für die Unterträger innerhalb eines OFDM-Kanals verwendet werden.
- Profil Aist das Startprofil, das Kabelmodems beim Initialisieren und Registrieren beim CMTS zuerst erhalten. Alle DOCSIS 3.1-Kabelmodems müssen das Basisprofil A unterstützen, da dies eine Voraussetzung für die D3.1-Übertragung ist
- Profile B, C, D: Die Leitungsbedingungen werden kontinuierlich überwacht. Wenn ein ausreichend hoher SNR-Schwellenwert für einen bestimmten OFDM-Unterträger erreicht wird, können höhere Modulationsschemata für eine höhere spektrale Effizienz verwendet werden. Die Profile können auf die Linienbedingungen jedes Unterträgers zugeschnitten werden

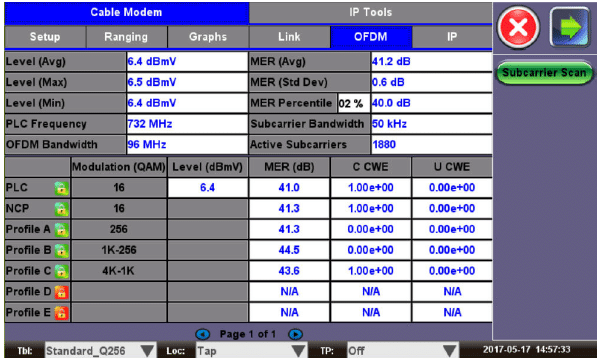

Leistungsstarker integrierter OFDM-Analysator
- Der grundlegende D3.1-Test bezieht sich auf die Verriegelung mit der SPS. Zu den wichtigsten SPS-Messungen gehören Füllstand, MER-Leistung, korrigierter CW und nicht korrigierter CW
- NCP-basierte Tests umfassen die Überprüfung des Sperrstatus, der MER, der korrigierten und der nicht korrigierten CW
- Die Analyse des Modulationsprofils für das Bootprofil A und höhere Modulationsprofile wird durchgeführt, um den Sperrstatus, die MER und das korrigierte / nicht korrigierte CW zu überprüfen
- OFDM-Kanalstatus für die tatsächliche Bandbreite, die Unterträgerbandbreite und die aktive Anzahl von Unterträgern
- Eine Gesamtbewertung der OFDM-Kanalleistung, einschließlich der durchschnittlichen Gesamt-MER und der Unterträger mit der schlechtesten Leistung, basierend auf einer vom Benutzer einstellbaren MER-Perzentil-Einstellung.
OFDM Subcarrier Scans
Eine detaillierte OFDM-Analyse wird durch detaillierte Unterträger-Scans ermöglicht, die in einem intuitiven, grafischen Format dargestellt werden.
Subcarrier Power Scan
Genauere OFDM-Leistungspegel können mit dem Power Scan gemessen werden. Der OFDM-Kanal ist unterteilt, um 6-MHz-Leistungsmessungen bereitzustellen. Die Farbcodierung identifiziert die QAM-modulierten Unterträger, SPS-Unterträger und kontinuierlichen Pi-Lose eindeutig.
Unterträger MER Scan
Der vollständige MER-Scan wird pro Unterträger dargestellt.
Subcarrier Noise Scan
Ein vollständiger OFDM-Grundrauschenscan liefert aufschlussreiche Hinweise auf möglicherweise vorhandene Störer.
Detect Noise Under the OFDM Channel
The MER and Noise subcarrier scans can be overlayed in a MER and Noise graphical view, which ultimately can help identify service impacting plant impairment issues, namely hidden noise under the OFDM Channel.
Zeitbereichsreflektometer (TDR)
Das optionale TDR wendet fortschrittliche Signalverarbeitungstechniken an, um Unterbrechungen, Kurzschlüsse, Spleiße, Abgriffe, Wassereintritt und andere schwer fassbare Impedanzfehlanpassungen an Koaxialkabeln bis zu einer Entfernung von 1,5 km (5000 ft) zu erkennen. Das zu testende Kabel wird innerhalb von Sekunden gescannt, sodass der Benutzer den gesamten Lauf anzeigen und Fehler schnell erkennen kann.
Auf alle wichtigen Betriebs- und Einstellparameter kann einfach über nur 4 Registerkarten am unteren Bildschirmrand zugegriffen werden.
Erfahrene Techniker profitieren von wählbaren Impedanzeinstellungen und einstellbaren Velocity Propagation (VP) -Faktoren, um verschiedene Tests an verschiedenen Kabeln durchzuführen.
Durchsatzprüfung
VeTest
Die VeTest-Funktion qualifiziert die Leistung des Netzwerk-HTTP-Protokolls durch Herunterladen und Hochladen von Dateien auf einen kundenspezifischen VeTest HT TP-Server. Abhängig von den Serverspezifikationen und -beschränkungen kann es bis zur vollen Leitungsrate testen. Die Verbindungszeit zum Server, die Datenübertragungszeit und die Durchsatzraten der Leitungsrate werden während der Tests angegeben.
SLM und andere Funktionen
VeCheck
VeCheck is a fast and powerful Full Band Scan for the Forward Path, covering up to 1218 MHz. Key metrics include Level, Modulation Type, and MER for digital OAM, Single-Carrier DOCSIS QAM, and OFDM presented in easy to view graphs.
OFDM-Analyse
Die OFDM-Überprüfungsfunktion ermöglicht eine echte OFDM-Signalanalyse, ohne im Kabelmodemmodus online gehen zu müssen. Dies ist äußerst hilfreich, wenn das DOCSIS-Signal beeinträchtigt ist oder nicht verfügbar ist.
Ein wertvolles Werkzeug ist die OFDM-SPS-Suche, mit der das Rätselraten für die Frequenz des PHY-Link-Kanals beseitigt wird, wenn dies nicht bekannt ist.
Alle OFDM-Messungen, einschließlich der Subcarrier Power-, MER- und Noise-Scans, sind in diesem OFDM-Überprüfungsmodus verfügbar.
Single Channel Measurement
In digital mode, average power, MER, Pre-BER, Post-BER, Error seconds, and constellation diagram are displayed. User programmable location thresholds and test point compensation are useful utilities enabling fast, simple and automated testing of carrier signals.
Im analogen Modus wird der Videoträgerpegel gemessen.
Ingress
Schlecht abgeschirmte Koaxialkabel und Fehleranschlüsse (CPD) sind Quellen und Ursachen für eindringendes Rauschen. Der Eingang ist für die Rückwegkommunikation in CATV-Netzwerken problematisch, da eine große Anzahl von vom Teilnehmer erzeugten Signalen zur Kopfstelle geleitet wird. Die kombinierte und verstärkte Interferenz ist häufig für Betriebsstörungen verantwortlich. Daher ist der Eingangstest ein wertvolles Werkzeug, um die Vorwärts- und Rückwärtspfade auf Interferenzen und damit verbundene Probleme zu überprüfen.
WiFi InSSIDer
Der WiFi lnSSIDer bietet die besten Tools für die Erkennung von WiFi-Netzwerken und die Fehlerbehebung bei der Leistung. Mit dem optionalen integrierten WLAN-Adapter für 802.11 a / b / g / n / ac-WLAN im 2,4-GHz- und 5-GHz-Band bietet der lnSSIDer ein klares Bild der Umgebung. Es hilft bei der Identifizierung von paar Kanalplatzierungen, geringer Signalstärke und Interferenzen in leicht verständlichen Grafiken und Tabellen.
Netzwerk-Scan-Ergebnisse im Grafik- oder Tabellenformat
Listen: Netzwerknamen, BSSID, Verschlüsselungstyp, Kanalzuweisung, Signalstärke, Gleichkanäle und überlappende Kanäle.
WiFiWiz
Die WiFi Wiz-Funktion mit dem integrierten WiFi-Adapter für 802.11 a / b / g / n / ac Wireless im 2,4-GHz- und 5-GHz-Band macht die Fehlerbehebung bei WiFi-Verbindungsproblemen zu einer einfachen Aufgabe. Suchen Sie nach verfügbaren Netzwerken und zeigen Sie alle Zugangspunkte mit 55ID, Signalstärke und Kanalzuweisung an. Stellen Sie mit WEP / WPA- oder WPA2-Verschlüsselung eine Verbindung zu Access Points her und überprüfen Sie die IP-Funktionen, um sicherzustellen, dass das drahtlose Netzwerk ordnungsgemäß installiert und konfiguriert ist. Eine vollständige Suite von IP-Testfunktionen wird unterstützt (Ping, Trace, Webbrowser usw.).
Access Points scannen mit Messung des Signalpegels und der Verbindungsqualität
WEP / WPA1 / WPA2-Verschlüsselung
IP-Konnektivitätstest (Ping, Trace Raute, ARPWiz, Webbrowser) Bietet WLAN-LAN-Zugriff auf den Testsatz (z. B. VeExpress, R-Server, Fernbedienung, ReVeal)
Glasfaserwerkzeuge
Inspektionsumfang für digitale Fasern
Verschmutzte Steckverbinder können die Leistung teurer optischer Module beschädigen oder beeinträchtigen oder zu ungenauen Ergebnissen führen. Es wird immer empfohlen, Patchkabel und steckbare Optikstecker vor dem Zusammenstecken zu überprüfen und zu reinigen.
Mit dieser Option können digitale Videomikroskopsonden * über einen USB-Anschluss direkt an das Testgerät angeschlossen werden. Mit Live-Video-Feed und Bildschirm zur visuellen Analyse. Es bietet Bilderfassung, Vergleich (vorher und nachher), IEC 61300-3-3, Abschnitt 5.4 Pass / Fail-Vorlagen für SMF und MMF, Speichern, Exportieren und Generieren von Berichten auf USB-Sticks.
Visuelle Inspektion
- Visuelle Dateiauswahl
- Bildvergleich für Vorher-Nachher-Berichte
Option zur Erkennung und Analyse von Autofokus
Der Testsatz erkennt automatisch, wenn das Bild scharfgestellt ist, erfasst das Bild und analysiert es. Dieser Prozess ist schneller als komplexe mechanisch angetriebene Autofokus-Systeme, da er eine schnelle Reaktion und Finesse des Menschen nutzt.
- Analyse gemäß IEC 61300-3-3
- SMF- und MMF-Vorlagen (Kern-, Verkleidungs-, Klebe- und Kontaktbereiche)
- Punkte oder quadratische bis starke Lichtverschmutzung, Schmutz und Kratzer
- Berichterstellung
* USB-Glasfaserfernrohr separat erhältlich. Überprüfen Sie das Dotosheet für Details.
GUI des optischen Leistungsmessers **
Ein optionales über USB angebundenes OPM misst die optischen Leistungspegel, bevor eine optische Verbindung hergestellt oder ein Test durchgeführt wird.
- Numerische Anzeige
- Ergebnisfunktionen halten und speichern
- Maßeinheiten: dB, dBm, mW, µW & nW
- WavelD in Verbindung mit einer kompatiblen VeEX-Lichtquelle
- Relative Verlustfunktion mit Nullstellungsfunktion
- Nullstellen, um dunkle Ströme zu beseitigen
** OPM separat erhältlich. Die verfügbaren Wellenlängen-, Leistungsbereichs-, Genauigkeits- und Opticol-Adapter finden Sie in den OPM-Spezifikationen
Optisches Zeitbereichsreflektometer OPX-BOXe (OTDR)
Die VeEX OPX-BOXe ist eine ultrakompakte OTDR, die vom CX310 über eine WLAN-, Bluetooth- oder USB-Verbindung gesteuert werden kann. Sobald der CX310 mit einem OPX-BOXe OTDR verbunden oder gekoppelt ist, zeigt er eine virtuelle OTDR-Benutzeroberfläche an, über die das Gerät ferngesteuert und Messungen durchgeführt werden können. Da Fasern in CATV-Netzwerken weit verbreitet sind, reduziert ein begleitendes OTDR-Add-On die Anzahl der Lkw-Rollen, da weniger Abhängigkeit von spezialisierten Faserbau-Teams besteht, um Probleme im Zusammenhang mit Fasern zu überprüfen oder zu beheben.
Ethernet *
Schnittstellen testen
Einzelne Kupfer- (RJ45) und optische Testports (SFP +) unterstützen die Erzeugung und den Empfang von Datenverkehr mit 100% Drahtgeschwindigkeit für 10/100 / l000Base-T-, lO00Base-SX-, l000Base-LX- oder l000BaseZX- und lOGE LAN / WAN-Vollduplex-Netzwerke bei alle Paketgrößen.
RFC2544-Konformitätstest
Die automatisierte Testsuite führt Durchsatz-, Latenz-, Frame-Lass- und Back-to-Back-Frame-Tests durch und überprüft alle in der Branche empfohlenen Frame-Größen (einschließlich zweier benutzerdefinierter Frame-Größen) bis zur vollen Zeilenrate. Der Test kann mit einem Testpartner am fernen Ende im Loopback-Modus (symmetrischer Verkehr) oder im Peer-Topeer-Modus (asymmetrischer Verkehr) durchgeführt werden. Benutzerdefinierte Testschwellenwerte gewährleisten eine genaue SLA-Sicherung / Verifizierung, während ein erweiterter SLA-Modus Hintergrundströme generiert, um die tatsächlichen Live-Verkehrsbedingungen genau zu approximieren.
Intelligente Loopbacks
Für die Schleife des Testverkehrs stehen vier Modi zur Verfügung:
- Schicht 1 – eingehender Verkehr wird unverändert zurückgeschleift
- Schicht 2 – Eingehender Unicast-Verkehr wird mit vertauschten MAC-Quell- / Zieladressen zurückgeschleift
- Schicht 3 – wie Schicht 2 mit vertauschten MAC- und IP-Adressen
- Schicht 4 – wie Schicht 3, mit vertauschten UDP / TCP-Ports
BERT
BER-Tests der Schichten 1, 2, 3 und 4 werden unterstützt. PRBS, Stress oder benutzerdefinierte Testmuster simulieren verschiedene Bedingungen. Betriebsunterbrechungsmessungen einschließlich CRC-Fehlerprüfung werden durchgeführt. BER-Tests sind mit einer physischen Schleife am anderen Ende (Schicht 1) oder mit einer zweiten Testeinheit oder einem intelligenten Loopback-Gerät im Smart Loop oder im Peer-to-Peer-Modus möglich.
VLAN-Stacking (Q-in-Q) wird für Metro- und Carrier-Ethernet-Anwendungen unterstützt. Bis zu drei Tags bieten VLANs, die dem Netzbetreiber / Dienstanbieter zugewiesen wurden, und behalten gleichzeitig das VLAN des Kundenverkehrs bei.
Durchsatzprüfung
Durch Testen mit mehreren Streams können Dienstanbieter eine Vielzahl von Anwendungen simulieren und qualifizieren sowie Ethernet-QoS-Messungen durchführen.
- Generierung mehrerer Streams
Bis zu acht einzelne Verkehrsströme können mit unabhängigen Einstellungen für VLAN-Stapelung (802.lad Q-in-Q), VLAN 1D (802.lQ), VLAN-Priorität (802.lp), ToS und DSCP konfiguriert werden.

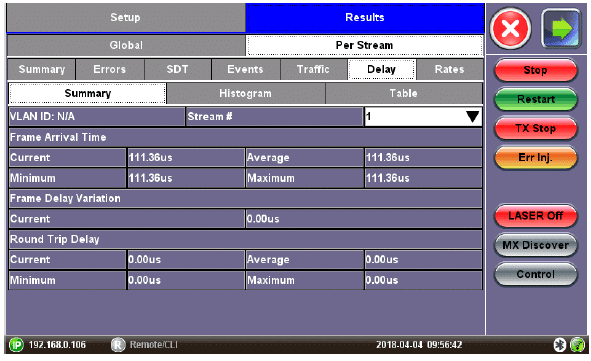

- Verzögerungs- und Jittermessungen
Frame Delay (PDV) – und Inter Frame Delay Variation (IPDV) -Messungen basierend auf RFC3393-Empfehlungen werden für Testverkehr während BER- oder Durchsatztests durchgeführt, wenn das Gerät mit der Jitter-Softwareoption ausgestattet ist.
* Ethernet-Funktionen gelten nur für das Advanced lOG-Modell.

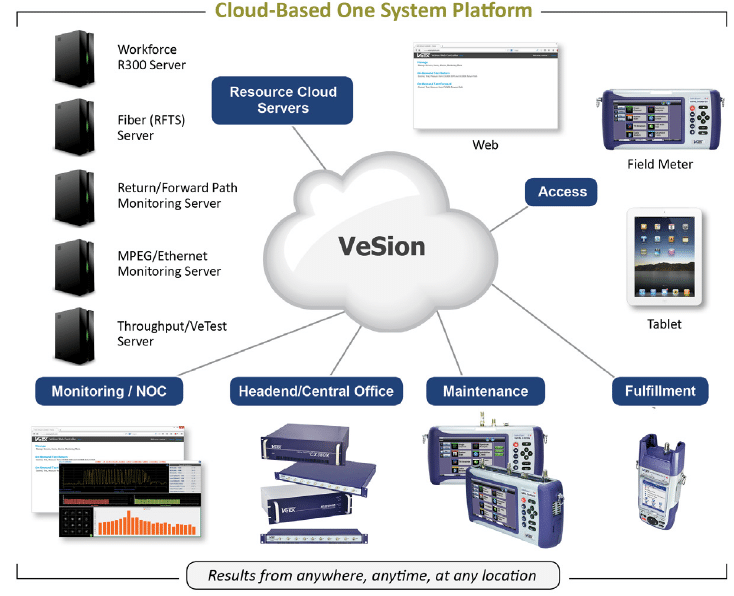

VeSion R300 Productivity Server
Eine Softwareanwendung, die speziell für mittelgroße bis große CATV-Betreiber entwickelt wurde und vor der enormen Herausforderung steht, Hunderte von Installationen pro Tag zu koordinieren, die Feldtestergebnisse für Abrechnungs- / Aufzeichnungszwecke zu sammeln und parallel einen großen Bestand an Testsätzen zu führen. In Verbindung mit den Funktionen Horne Installation Process (HIP) und Signature Pad wird die Anwendung zu einem leistungsstarken Tool, mit dem Kundenrückrufe und damit verbundene LKW-Rollen reduziert, die Effizienz der Belegschaft maximiert und die Betriebskosten gesenkt werden können.
Home-Installationsprozess (HIP)
Ein benutzerdefiniertes Testverfahren, das in jeden Testsatz heruntergeladen und programmiert werden kann. Das Schritt-für-Schritt-Skript eliminiert Rätselraten und unerwünschte Installationspraktiken und gewährleistet eine konsistente Servicebereitstellung und -bereitstellung. Diese disziplinierte Technik stellt sicher, dass die “Geburtsurkunde” jeder neuen Installation den Betriebsrichtlinien und ISO-Qualitätsstandards entspricht.
Erweiterte Verwaltung
Autorisierte Testsätze registrieren sich bei bestimmten ReVeal R300-Servern, um neue Kanaltabellen, Testprofile, Messschwellen und Jobkarten herunterzuladen. Testergebnisse können über eine LAN-, WiFi- oder DOCSIS-Verbindung hochgeladen werden, die über das vorhandene RF-Netzwerk ausgeführt wird. Signature Pad erfasst elektronisch die Kundensignatur, die nach Abschluss des Arbeitsauftrags automatisch an die Testergebnisse angehängt wird.
Leistungen
- Zentralisierte Speicherung von Testprofilen, Softwareversionen und Messschwellenwerten
- Registrierte Testsätze werden über neue Testprofile, Softwareversionen und Kanaltabellen informiert
- Test-Set-Softwareversionen werden gepflegt und synchronisiert
- Die Ergebnisse werden elektronisch erfasst, während der Techniker vor Ort ist, sodass Abrechnungstransaktionen früher verarbeitet werden können
- Arbeitet mit Testsätzen, die sich im Besitz des Betreibers und des Auftragnehmers befinden und Betriebsstatistiken für beide Aktivitäten liefern
- Bietet Diebstahlschutz, Sperrung von Testgeräten, Zeitsperre und andere Sicherheitsfunktionen
ReVeal PC Tool
Ein Softwarepaket, das standardmäßig mit jedem CX-Testsatz geliefert wird. Kanaltabellen, Standortschwellenwerte und andere Installationsdaten können auf einem PC erstellt und bearbeitet werden, um über eine USB-, LAN-, WiFi- oder DOCSIS-Verbindung zum Test-Set hochgeladen zu werden. Die Testergebnisse können heruntergeladen und auf einem PC gespeichert werden, auf dem die Testdatenverwaltung und die Berichterstellung durchgeführt werden können. Benutzer können ihre Testsätze überprüfen und aktualisieren, ohne das Gerät an den Lieferanten zurücksenden zu müssen, wodurch Ausfallzeiten reduziert werden.
