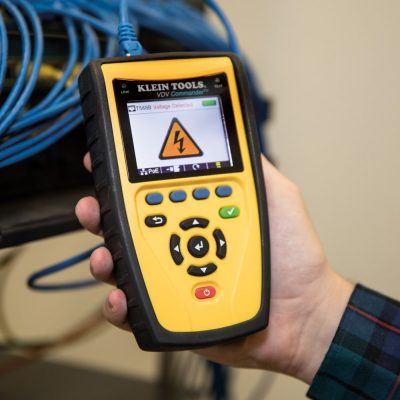

Kleintools Kabel-Prüfgerät, VDV Commander™ Prüf- und Ton-Kit VDV501-829

Das VDV Commander™ Prüfgerät mit Test-n-Tone-Kit von Klein Tools ortet, testet und misst Koaxial-, Daten- und Telefonkabel für schnelle und akkurate Installationen. Es eignet sich ideal zum Erkennen von Verdrahtungsfehlern einschließlich Fehlverdrahtung, Leitungsunterbrechung, Kurzschluss und Split Pairs sowie Verkabelungspläne. Der Commander erkennt Power-over-Ethernet (PoE) kann Testergebnisse speichern und ausgeben und vereinfacht das Berichtsmanagement.

Beschreibung

Kabel-Prüfkit mit VDV Commander™ Prüfgerät, Remote-Ortungseinheiten, Adapter und Tasche

  • Kabel-Prüfgerät lokalisiert, prüft und misst Koaxial-, Daten- (RJ45) und Telefonkabel (RJ11)
  • Zum Erkennen von Verdrahtungsfehlern einschließlich Fehlverdrahtung, Leitungsunterbrechung, Kurzschluss, Split Pairs und Verkabelungsplänen
  • Erkennt und prüft Power-over-Ethernet (PoE)
  • Misst die Kabellänge und die Entfernung zu einem Fehler mithilfe des TDR-Verfahrens (Zeitbereichsreflektometrie)
  • Vier Tonoptionen erhältlich mit enthaltener Sonde
  • Messen von Paarleiter-Kabellängen von bis zu 457 m (1.500 Fuß) mit einer Genauigkeit von bis zu (±5 % + 0,3 m/1 Fuß)
  • Prüfung an einem Kabelende oder komplettes Prüfen an beiden Enden mit der Test-n-Map™ Remote-Ortungseinheit
  • Prüft das aktive Netzwerk (Ethernet) — erkennt Leistungsfähigkeit und Verbindungsgeschwindigkeit
  • Sucht und identifiziert Kabel mit Remote-Ortungseinheiten, Test-n-Map™ Remote-Ortungseinheit, Verbindungs-LED und Tongenerator
  • In einem Schritt prüfen und Position erkennen (Prüfung an zwei Kabelenden) mit einem Set von zwanzig Coax- und zwanzig LAN/RJ45-Remote-Einheiten zum Prüfen und Orten sowie einer Test-n-Map-Remote-Einheit
  • Mehrfach-Tongenerator (4 Kadenzen), der einen Ton über einen einzelnen Leiter, ein Leiterpaar oder über alle Leiter senden kann. Kit enthält erforderliche Probe-Pro Tonortungssonde (VDV500-123)
  • Visuelle Erkennung von Hubs oder Switches und Ortung von Kabelverläufen mit Verbindungs-LED
  • Speichert bis zu 256-Kabel- oder Netzwerkprüfungen; Berichte können exportiert und gedruckt werden
  • Broschüre mit mehr Details und dem genauen Inhalt des Kits ist für den Download verfügbar
  • Emittiert ein analoges Signal, das über analoge Signalsonden detektierbar ist

Spezifikationen

Anwendung:
Kabeltests

Besondere Merkmale:
Genauigkeit/Messauflösung, aktives Ethernet ermittelt Verbindungsgeschwindigkeiten und Leistungen bis zu 10/100/1000Base-T Halb- oder Vollduplex. Kann eine Verbindung mit einem Netzwerk mit 10/100Base-T herstellen; anpassbares Setup, Ergebnisse imperial oder metrisch; mehrere Sprachen: Englisch/Spanisch/Französisch; Prüfung an 1 Kabelende

Kabeltyp:
RG59, RG6/6Q, RG7/11, CAT3, CAT5, CAT6/6A


Gesamtlänge:
11,1 cm (4,375 Zoll)


Gesamthöhe:
17,3 cm (6,797 Zoll)


Test-n-Map ID Remote-Einheiten:
1

Standort-ID:
20

Batterien:
Commander: 6 AA Alkalibatterien Sonde: 1 x 9 V Alkalibatterien


Batterienutzungsdauer:
Commander: 20 Std. aktiver Betrieb, 10 Jahre Standby-Betrieb; Sonde: 25 Std. aktiver Betrieb, 4 Jahre Standby-Betrieb

Unterstützte Remote-Einheiten:
(20) F-Stecker CoaxMap ID/RJ45LanMap ID


Display:
LCD


Mehrfach-Tongenerator:
Ja (4)


Prüf- und Messtypen:
Kabellängenmessung bis 457 m (1500 Fuß); Verdrahtungsfehlererkennung; Leitungsunterbrechungserkennung; Power-over-Ethernet-Erkennung; Schirmungserkennung; Kurzschlusserkennung; Split Pairs-Erkennung)

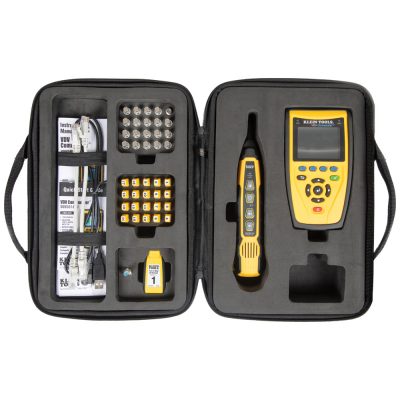

Enthalten:
Tester, Sonde, Test-n-Map Remote-Prüfgerät #1, (20) LanMap ID Remote-Prüfgeräte, (20) CoaxMap ID Remote-Prüfgeräte, USB/RJ12/RJ45-Testkabel, Koaxialadapter, (6) AA-Batterien, 9-V-Batterie, Tasche

Gewicht:
2,28 kg (5,04 lb)

UPC:
092644582127
