NXMon On Premise Funktionsplan

NXMon On Premise

Das Produkt NXMon All-IP On Premise ist ein VoiP Monitoring-Tool, mit dem Sie die vorhandenen Ende-zu-Ende Qualitäten und SLAs dauerhaft in ihrem VoIP Netz überwachen können.

Beschreibung

NXMon All-IP On Premise

Das Produkt NXMon All-IP On Premise ist ein VoiP Monitoring-Tool, mit dem Sie die vorhandenen Ende-zu-Ende Qualitäten und SLAs dauerhaft in ihrem VoIP Netz überwachen können. Im Fehlerfall werden Alarme ausgelöst und über das zentrale Web-Dashboard gleichzeitig visuell angezeigt.

Mit NX Mon OP können Sie ihr Firmennetz über alle Standorte hinweg überwachen oder als Provider ihr komplettes Kundennetz.

On Premise Variante

  • Dauerhafte Überwachung der Ende-zu-Ende VoIP Sprachqualität
  • Zentrale Weboberfläche mit Dashboards
  • Aktive Ende-zu-Ende Tests zu Gegenstellen, die RFC6849 unterstützden (CPEs, Router usw.)
  • Point-to-Multipoint und Any-to-Any Tests (Tests zwischen Netzsegmenten)
Alarmierung (SNMP, Email usw.)
  • Sie arbeiten proaktiv, sie erkennen Fehler und Qualitäteinbrüche, bevor der Kunde es merkt.
  • Reporting (Baseline, Trendline)
  • Datenschutzkonform, da nur Qualitätsdaten ausgewertet werden
  • Überwachen Sie die für Ihren Anwendungsfall wichtigsten SLA- Parameter
  • Finden Sie im Fehlerfall schnell und ohne Technikereinsatz vor Ort heraus, in welchem Netzwerksegment (LAN, WAN, Inhouse-Netzwerk usw.) sich der Fehler befindet
  • drastische Verringerung der Ticket Anzahl

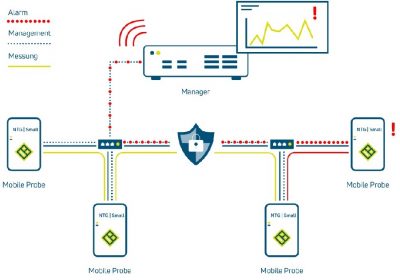

Ablaufschema

Aktives Ende-zu-Ende Monitoring

Überwachen Sie die Ende-zu-Ende Sprachqualität nach PESQ/POLQA

  • Any-to-Any Tests (Tests zwischen Netzsegmenten)
  • Datenschutzkonform, da nur Qualitätsdaten von Test-Calls ausgewertet werden
  • Automatisiertes Alarming (SNMP,Email) nach frei wählbaren Schwellwerten
  • Überwachen Sie die für Ihren Anwendungsfall wichtigesten SLA-Parameter

Infrastruktur Monitoring

Durch eine permanente Überwachung Ihrer Infrastruktur können Sie direkt erknennen, in welchem Segment Probleme entstehen.

  • Überwachung der zentralen Netzwerkkomponenten
  • Kontrolle der Netzsegmente
  • Schnelle Identifizierung von Schwachstellen
  • Web-Dashboards ermöglichen eine schnelle Übersicht und Drilldown zum eigentlichen Problem

Troubleshooting

Finden Sie im Fehlerfall schnell und ohne Technikereinsatz vor Ort heraus, in welchem Netzwerksegment (LAN, WAN, Inhouse-Netzwerk usw.) sich der Fehler befindet.

  • Professionelle Fehlersuche durch gezielte Tests vor Ort beim Kunden
  • Durch Einsatz des PESQ-Verfahrens ist eine Ende-zu-Ende Fehlersuche möglich
  • Schnelle Fehlereingrenzung durch segmentierte Messungen
  • Experten-Reports, die Fehler genau darstellen

Vorteile

  • NX Mon OP erkennt Fehler bevor Ihre Kunden sie merken
  • Verringerung der Anzahl von Tickets und somit Einsparung von Kosten
  • Dauerhafte Überwachung ihres kompletten VoIP Netztes
  • Enormer Preisvorteil, skalierbar und jederzeit ausbaubar
  • Aktive Ende zu Ende Messungen

Ende zu Ende Messung der tatsächlichen Sprachqualität

  • Objektive Beurteilung der Sprachqualität der einzelnen Verbindungen mit ITU-Standards

PESQ (ITU-T Rec. P.862)
POLQA (ITU-T Rec. P.863)
PEVQ (ITU-T Rec. J.247)
E-Model / MOS (ITU-T Rec. G.107)

  • Bewertung der tatsächlichen Sprach- bzw Videoqualität nach PESQ bzw. PEVQ
  • kostenlose Software Mess Agenten (diese sind frei und können unbegrenzt verteilt werden)
  • Hardware Mess Agent NTG Small und NTG Small v2

Falls man beim Kunden keine Software installieren darf oder Langzeit-Messungen beim Kunden macht. Der NTG Small kann bis zu 40 (v2:120) VoIP Verbindungen gleichzeitig annehmen.

  • Mess Agenten können untereinander auch Messungen initiieren (aktive Messknoten)
TraceSim kann über sogenannte Messknoten, Messungen zwischen verschiedenen Mess Agenten initiieren.
  • NX Mon OP kann voll in die TK Anlagen Umgebung integriert werden

Messung peer to peer über IP-Adressen
Messungen über Telefonnummern

  • Kann auf einer VM (virtuellen Maschine) installiert werden
  • Jeder Messung kann mit eigenen QoS Werten konfiguriert werden.
  • Vorkonfigurierbare, automatisierte Langzeit-Messungen
  • Überprüfung, Dokumentation und Reporting der SLAs
  • Automatische Report Erstellung
  • Automatische gut/schlecht Bewertung der einzelnen Verbindungen
  • Aktives Alarmieren mittels E-Mail oder SNMP

Technischer Aufbau

Technischer Aufbau Messung

Technischer Aufbau

NX Sprachreferenzwert Messverfahren

Technische Daten

Datenblatt

Produktfyer NXMon All-IP OnPremise.-Messkom.pdf

Bei der Beurteilung von VoIP Diensten kommt es auf die richtige Messmethode an.
Unterschied zwischen PESQ und MOS nach E-Modell

PESQ-EModellUnterschied-Messkom.pdf

VoIP- und Netzwerkfehlern auf der Spur – Welches ist das richtige Messverfahren: MOS oder PESQ?

WP_PESQ vs MOS-Messkom.pdf

Angebot, Anfrage / Teststellung
